我们在日常的装配过程中,需要经常在装配中添加零件,会遇到螺钉之类的标准件,经常要重新装配多次,如果装配数量过多,会影响工作效率。其实,SOLIDWORKS具备很强的减少重复工作时间的能力,今天我们就介绍【随配合复制】这个功能。
所谓随配合复制,其实就是将已经配合好的关系,复制到同样类型的零件中去使用,这样,对于一些标准件,我们可以很快的完成装配关系。

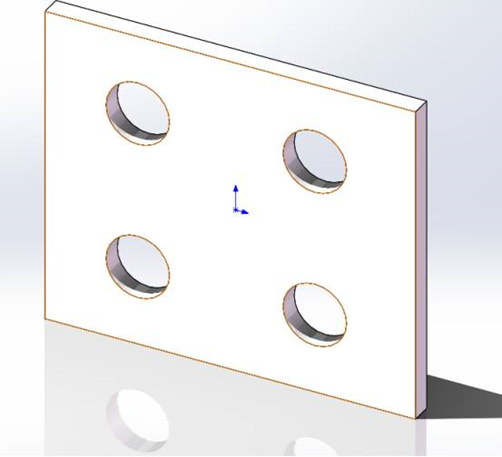

比如,我们要为下面这个展台,增加四个同样配合的圆柱。

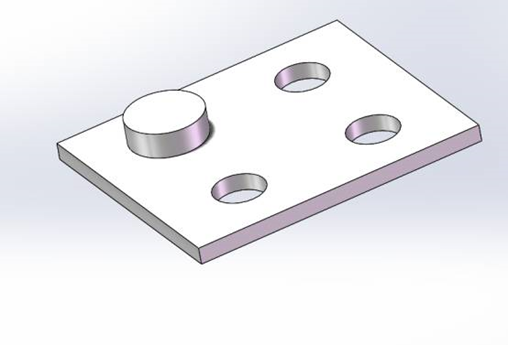

我们可以先将其中一个圆柱和展台进行配合。
然后,我们可以在【插入零部件中】--找到【随配合复制功能】

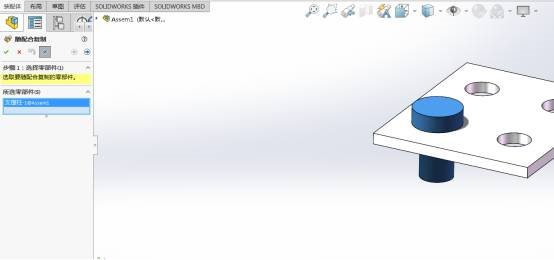

选择我们要装配的源零件。

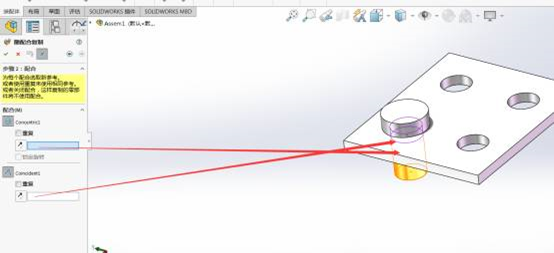

然后根据指示框,将现有的参照配合复制到即将配合的装配体展台上。
这样就可以速度的将四个定位快速的完成,这种方法可以帮助大家快速的对标准件或者常规借用件进行快速的装配。
