SOLIDWORKS是一款全球流行的大型3D 设计软件，可以帮助我们在电脑上快速的完成设计意图。在设计产品的时候，我们需要出详细的工程图来辅助生产进行产品的加工，但是有时候一次设计可能是不准确的, 可能会遇到在工程图中替换零件或装配体的问题。

想要解决这个问题，通过替换工程图参考，我们可以在不删除和不重建现有视图的情况下，在工程图中完成替换零件或装配体。

工程视图参考模型的某个特定的配置，因此如果替换零件或装配体中没有定义相应的配置，系统将提示用户按照逐个视图来选择参考的配置。

原始参考文件的几何体与替换文件的几何体之间存在的不同，将造成某些尺寸和注解的悬空。

详细步骤如下所示：

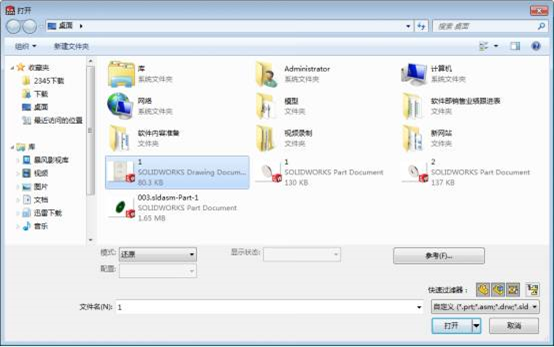

1.先选中要打开的工程图,但是停留在选中窗口不要打开。

2.点击参考

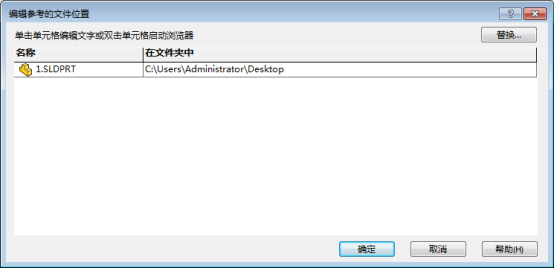

3.双击零件,选择要被替换的零件

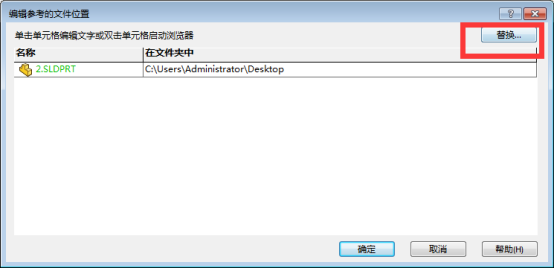

点击[替换]，完成零部件替换，替换即完成，而且保留了此前已经存在的尺寸值。
