设计时有一类特殊的装配体零部件，在设计过程中充当参考作用，需要在工程图表达时，不表达或者以虚拟件的形式表达。参考零部件不参与BOM统计和质量统计。

需要用到的功能是封套，如何把零件变成封套，只需要右键设置零部件的属性即可。

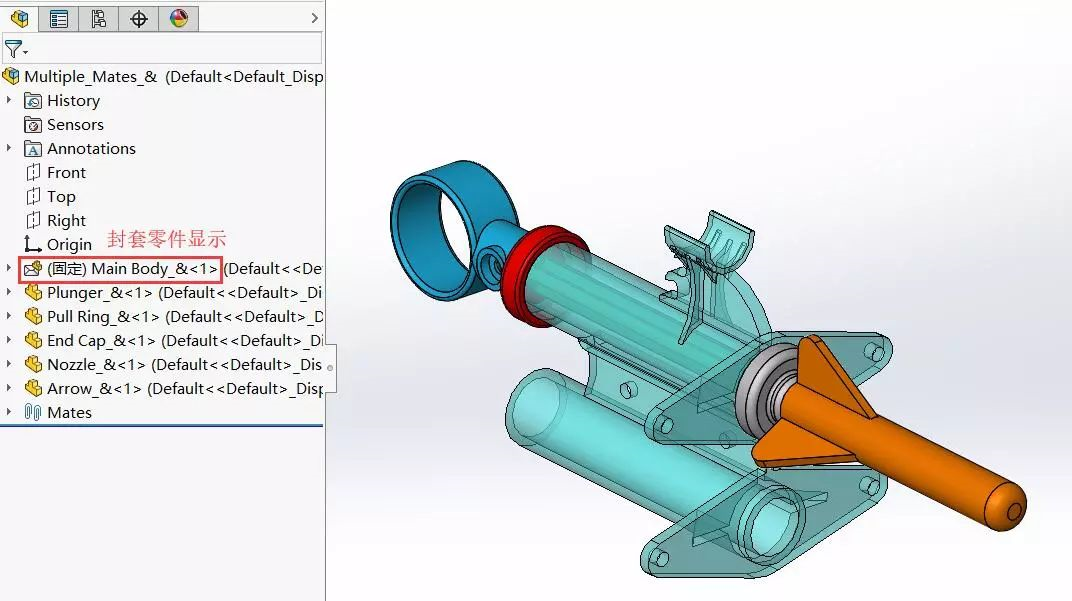

1、封套属性设置：封套设置成功后，显示如下。

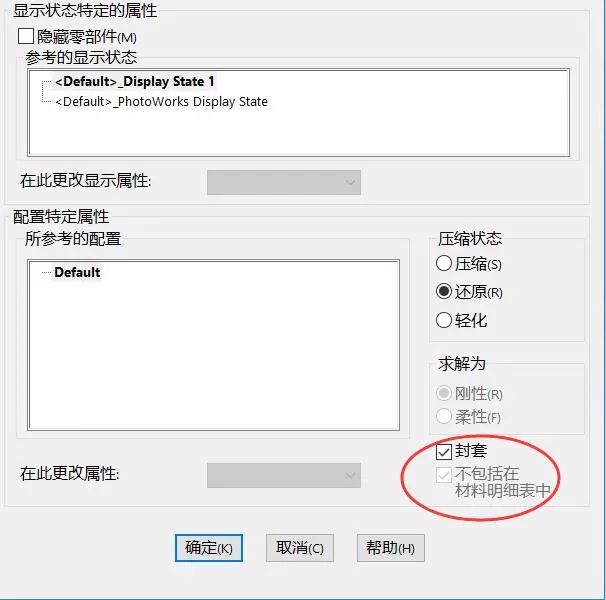

设置零件属性，把封套勾选。

2、工程图里面的显示设置；

默认封套零部件是不显示的，我们可以右键视图设置显示封套零件如下图。但是下图也有一些表达上的小问题，封套零件遮住的部分没法显示出来。如果采用虚线显示的话，所有的虚线都显示了。

3、工程图问题设置技巧：

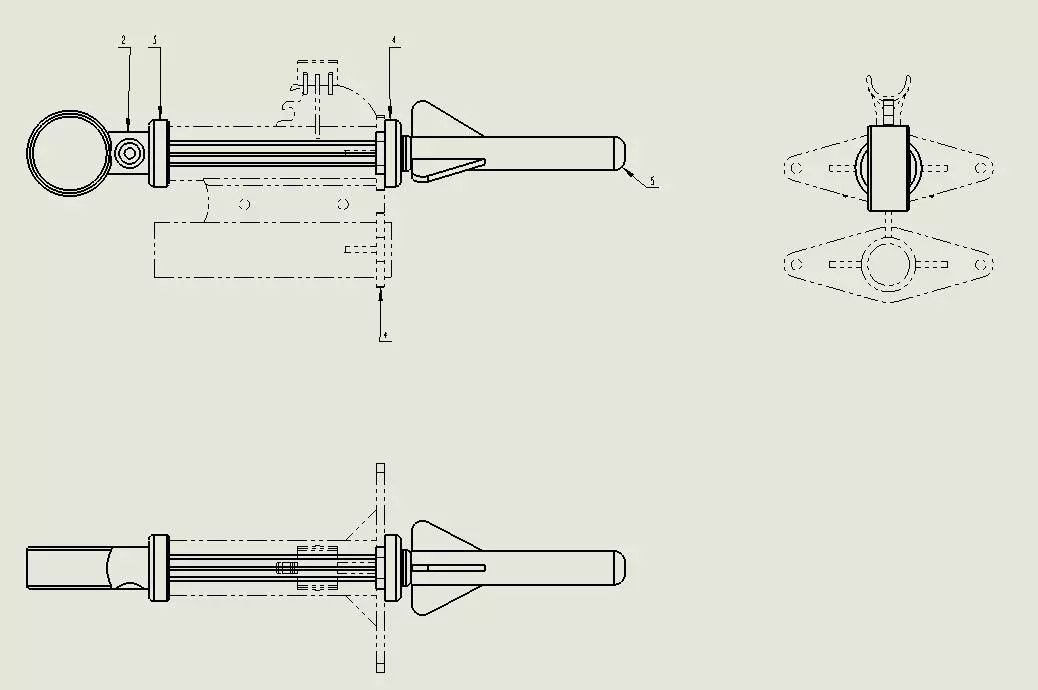

想要把封套遮蔽的部分表达出来，我们需要一个小技巧。采用交替视图，在视图上制作一个位置不移动的交替视图。设置交替视图显示封套，但是原来的视图不显示封套。最后的工程图可以制作成下图所示。

软件的功能往往超出你的想象，一个封套工程图显示的问题，却用交替视图解决了。
