目前很多电气设备公司的电气设计部在电气设计时，需要将很多电线和与一个电缆关联到一起。

从而与实际中布线时采用的电缆相对应。

SOLIDWORKS公司针对市场对这方便的需求，在SOLIDWORKS Electrical中提供了关联电缆方法，这样一来，设计师在电气设计时，就可以将实际布线用的线缆在电气原理设计时对应到一起。

方法一，在布线方框图中布线，选中电缆，并选中电缆并与对应连接点连接，如图1和2

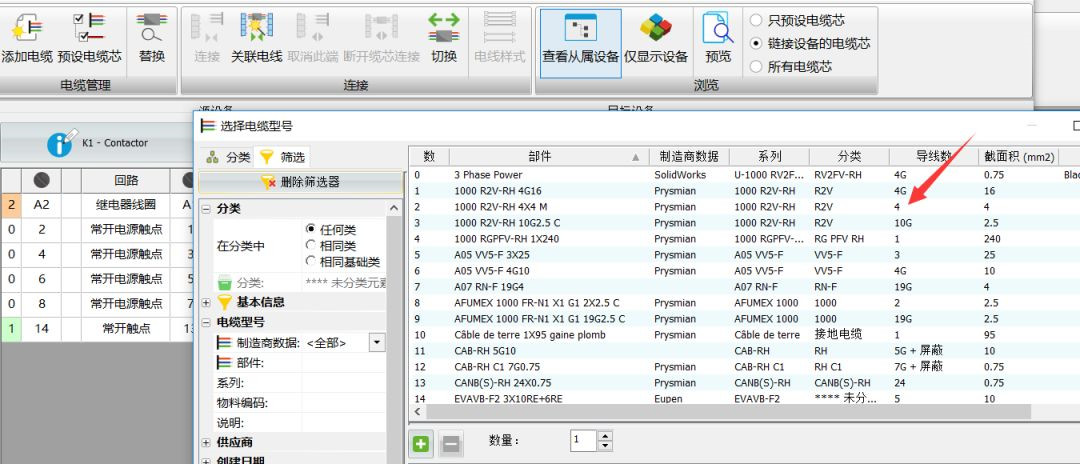

图1 选择电缆型号

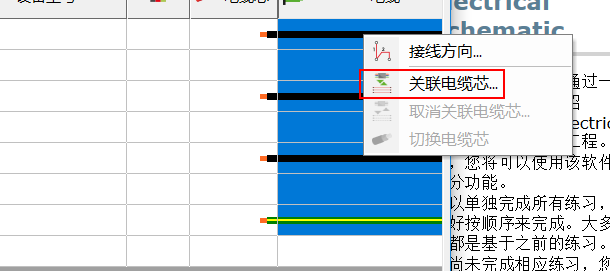

图2 定义连接点连接

方法二，在原理图中使用关联芯，右击原理图电线并选中电缆芯，如图3和4

图3  选中并打开

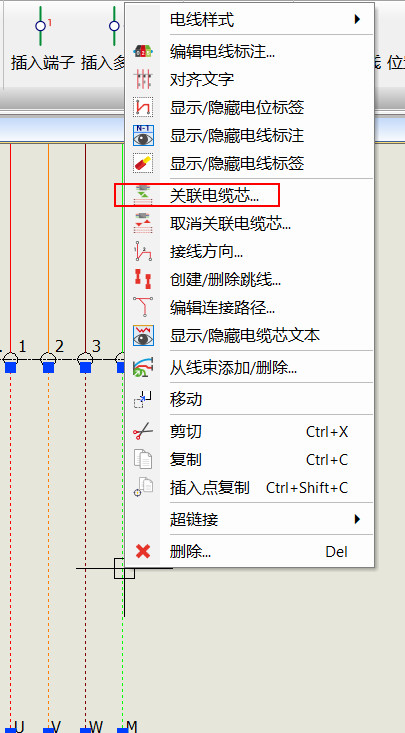

图4  电线对应关联

 方法三，在端子编辑器中关联电缆芯，选中端子原理图，右击并选中编辑端子，如图5和6

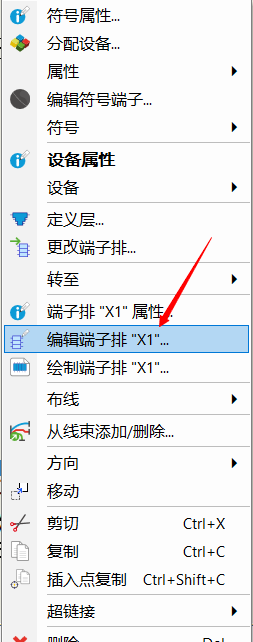

图5 选中编辑端子排功能

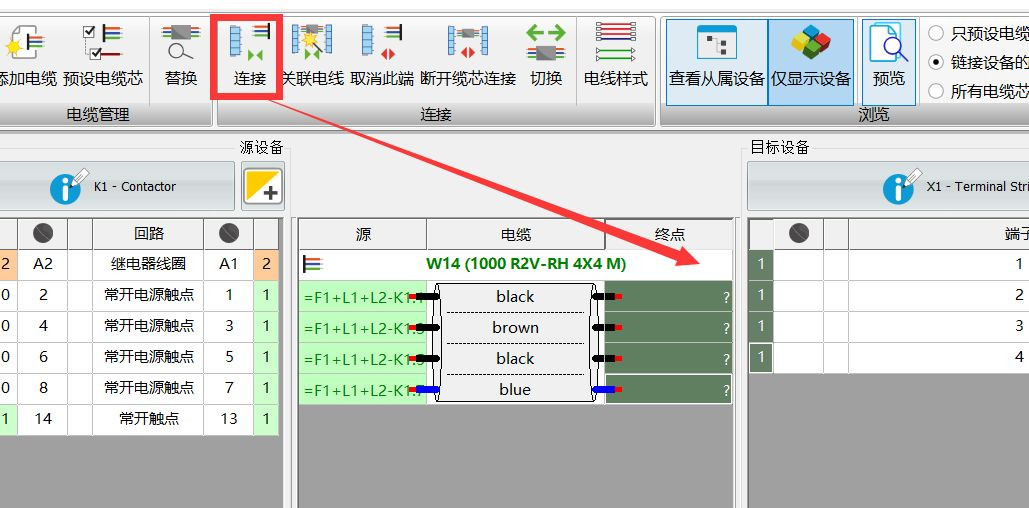

图6 电线对应关联

相信大家都对SOLIDWORKS Electricl中关联电缆功能有一定的了解了，它可以帮助电气设计在软件模拟环境下模拟实际布线中电缆连线。
