我们经常遇到将solidworks模型转换成CAD图纸出激光加工图，这一经验我们已经分享过。我们还会遇到另一种情况，需要将CAD图形转换为solidworks三维模型，今天我们来分享一下这个经验。

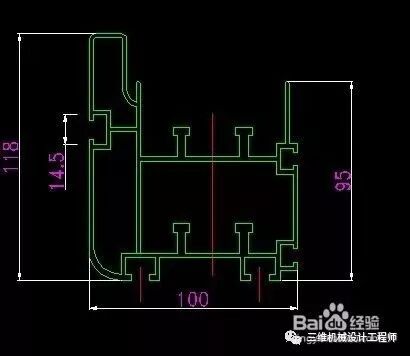

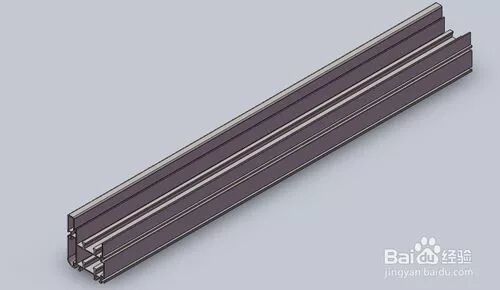

假设现在我们需要一种特殊的铝型材，截面如下，需要用solidworks建立这个铝型材的零件模型，现在看具体如何操作：

将CAD图形导入成

solidworks三维模型方法一

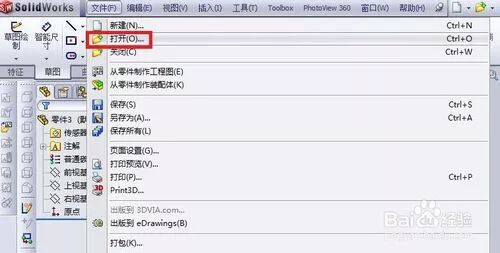

1，在solidworks界面中点击“文件”→“打开”。

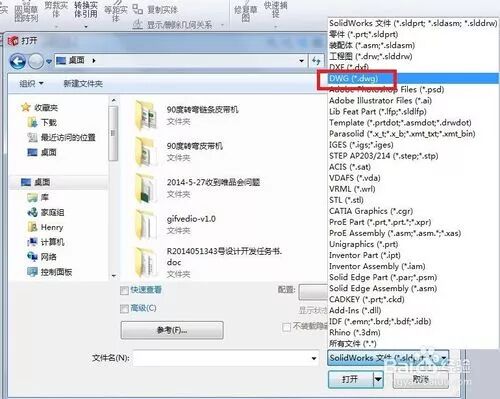

2，在对话框中选择文件格式DWG。

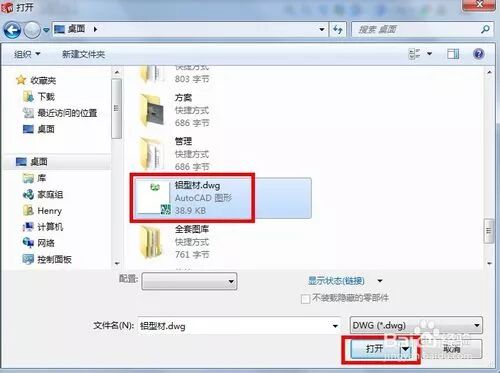

3，找到图形文件所在位置后，点击打开按钮。

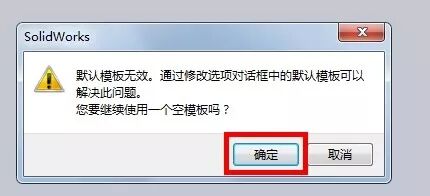

4，进入下一步，点击确定。

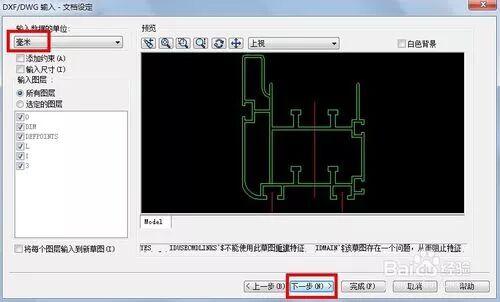

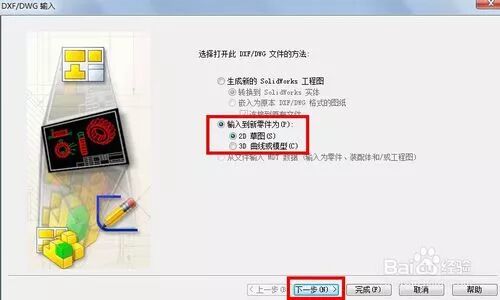

5，进入下一步，如图进行选择，然后点击“下一步”。

6，如图进行选择，然后点击“下一步”。

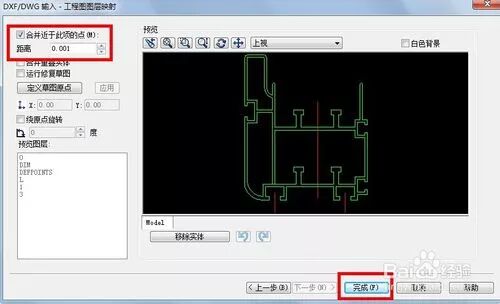

7，如图进行选择，然后点击“完成。

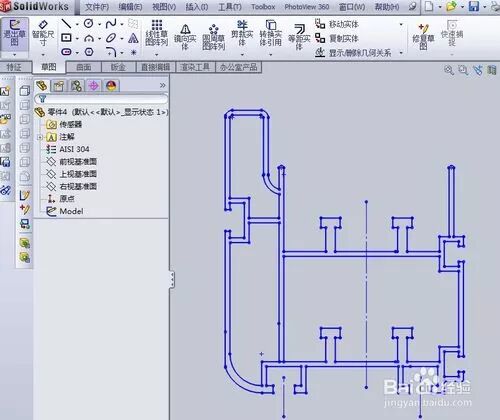

8，cad图形文件被导入成solidworks草图。

9，点退出草图后，使用拉伸特征，完成将CAD图形导入成solidworks三维模型操作。

1，直接在CAD软件中，选中全部图形，使用复制快捷键“CTRL+C”复制图形。

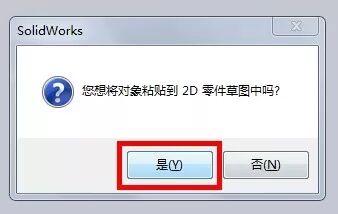

2，用solidworks新建零件后，直接使用快捷键“CTRL+V”粘贴图形，出现界面如图，点击“是”。

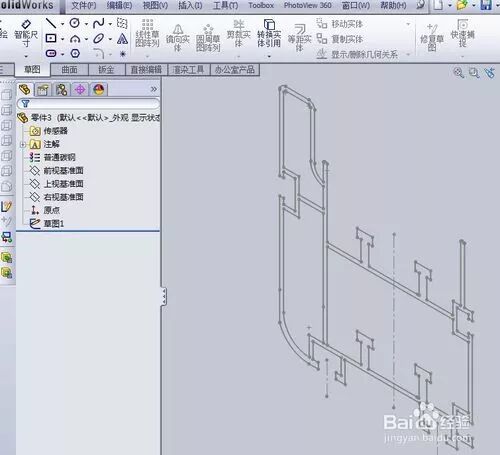

3，结果如图。

4，重复方法一中的步骤9，完成将CAD图形导入成solidworks三维模型操作。
