Instant2D与Instant3D技术使用
2020-04-17
Instant2D 用来在草图模式下动态修改草图尺寸；可以单击一个尺寸并快速编辑数值，而无需打开修改尺寸对话框来重置几何图形。Instant2D 是默认启用，如果需要关闭，只需要单击草图工具栏中的Instant2D图标。
接下来介绍如何使用 Instant2D 修改草图特征：打开包含2D草图实体的零件，然后单击编辑草图。

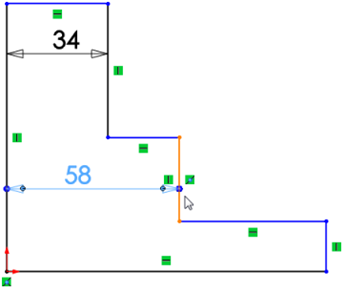

单击引线附近的尺寸。
将出现尺寸控标。

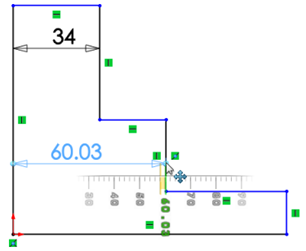

A．拖动尺寸控标以修改草图轮廓的位置，将出现一个标尺，使用屏幕上的标尺来精确测量修改。
B．单击尺寸值并在尺寸输入框中输入新的尺寸。
Instant3D 与 Instant2D 功能类似，可以直接拖动几何体和尺寸操纵杆以生成和修改特征。要生成特征，必须退出编辑草图模式。Instant3D 默认激活，要切换 Instant3D 模式，需要单击特征工具栏上的Instant3D图标。
以下是使用 Instant3D 生成特征步骤：
1. 生成草图，并从该草图生成凸台切除或凸台拉伸，然后退出草图模式。

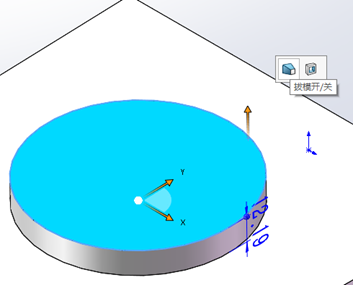

2. 在图形区域中选择一个草图轮廓，此时将出现拖动控标。
3. 移动指针，以拖动草图轮廓，量尺将出现，且草图拉伸。
4. 单击以生成特征，如有必要，可通过可选的关联工具栏添加拔模，或选择切除拉伸代替凸台拉伸，反之亦然。
