质量检查 |如 何 快 速 生 成 序 号 标 注

2020-04-27

看到下面这张图是否感觉熟悉呢？

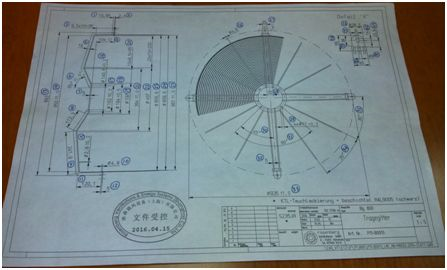

根据工程图纸创建质量检查表，而创建质量检查表的过程非常繁琐复杂

效率十分低下


当有几百上千的尺寸需要标注时，
甚至需要专门安排人员完成这项重复性的工作！
掌握SOLIDWORKS Inspection自动创建质检报告功能
一切就变得简单了。
只需在工程图
中设置好必要的参数，
一键即可生成序号标注，
具体操作方法如下

 1：solidworks

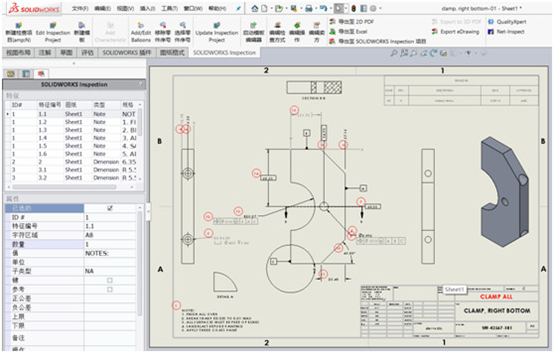

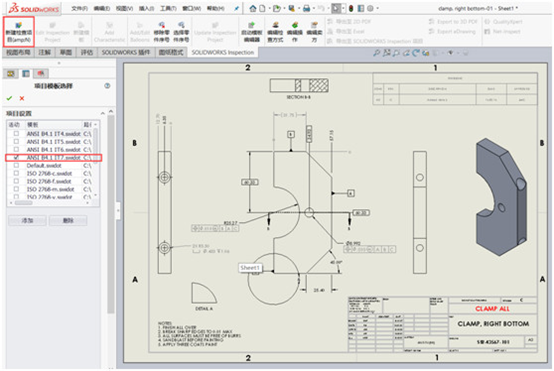

打开需要标注序号的工程图，在SOLIDWORKS Inspection中点击“新建检查项目”，然后选择所对应的模板




 2：solidworks

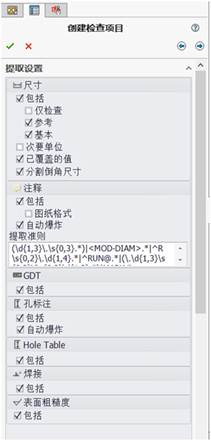

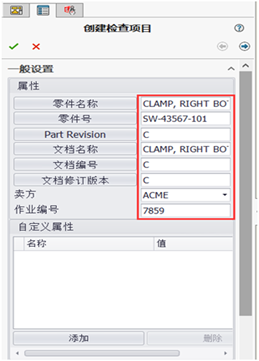

在任务栏中填写所有零件的相关信息。
（这里也可以直接连接模型或者工程图。）



 3：solidworks

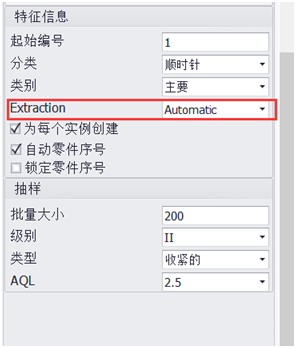

在创建序号标注栏中，选择自动，随后进行下一步




 4：solidworks

检查所设置的参数




5：solidworks

设置未标注公差的尺寸，默认检查精度。
（下图为示例，仅做演示用。）




 6：solidworks

点击确定，所有尺寸被自动标注好序号。



7：solidworks

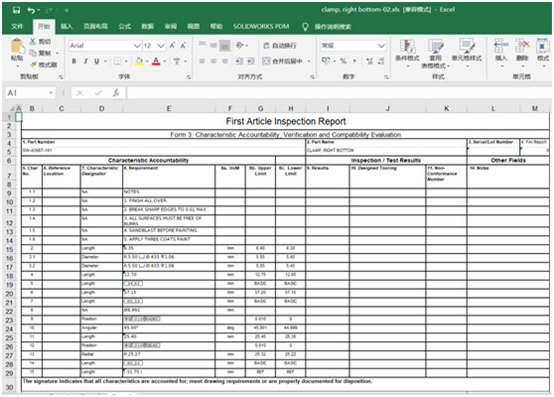

如果有必要，还可以将这些参数自动导出Excel表格。


此过程不到1分钟轻松搞定！

相比手工创建，效率提高90%以上，而且不会出错！
